Honda City Cabriolet — TURBO II Intercooler Turbo Swap

白いブルドッグの心臓を、
青いカブリオレへ

マイアミブルーに塗り上がったカブリオレ
受け入れる車体1984 シティ カブリオレ / 塗装済み
空のエンジンルーム
ここに載せるTURBO IIのインタークーラー付きターボエンジン

1984年式ホンダ シティ カブリオレ(FA型・NA 67PS)に、 シティ ターボII「ブルドッグ」のインタークーラー付きターボエンジン(110PS)を移植するための資料をまとめたもの。
実作業の手順書、ホンダ純正パーツカタログから起こした品番と分解図、 世界中の載せ替え実績の保存版、そして実際に部品が買える在庫リンクまで。
同じ車をいじる人の役に立てば。

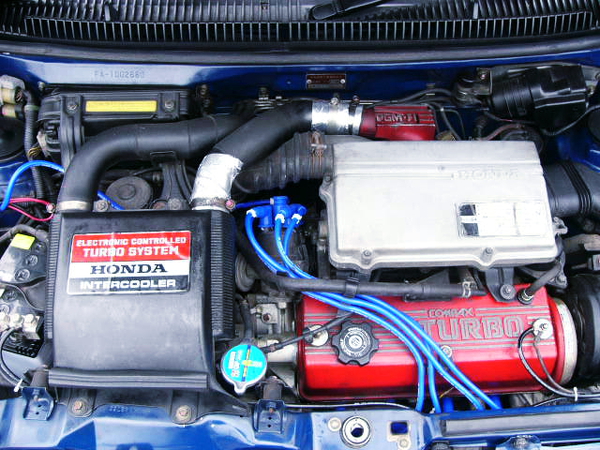

TURBO IIのインタークーラー付きターボエンジンが載ったカブリオレのエンジンルーム
換装後の完成形。HONDA INTERCOOLER の箱、赤い COMPAX TURBO ヘッド、PGM-FI。 出典: 中古車ニュース掲載車
BASE
67 PS
AFTER
110 PS / 16.3kg·m
ENGINE
ER 1,231cc IC Turbo
BOOST
0.8 bar

資料一覧DOCUMENTS

01 もくじ この資料の全ページを見取り図から選んで行ける地図 02 ★ 載せ替えマニュアル 日本のオーナーがカブリオレにTURBO IIのエンジンを載せた12日間の全記録を、工程順に組み直したもの。写真33枚・所要時間つき。まずここから 03 ★ 板金塗装の記録 この車体がどうやってマイアミブルーになったか。99日間・21日分の日記/写真210枚。まず見てほしいページ 04 換装手順書 PHASE 0〜9+足回り・全99項目のチェックリスト 05 整備図鑑 純正分解図52枚・部品2,021点を品番で横断検索/消耗品とトラブルシュート 06 部品はどこにあるか どの部品が車のどこに付くかの図解 07 パーツ・工具・工程 純正品番と分解図・必要工具・作業時間 08 カブリオレとターボIIの違い 純正カタログ2冊の部品差分 09 載せ替え事例集(参考) 日本の実例4件を先頭に。海外のD型換装などは後半の参考情報 10 シティ整備ワザ集 シティ乗りが書いた整備ワザ32本の保存版 11 部品の買い方 実在庫と購入先リンク・価格の根拠つき 12 外したら新品にする部品 シール・Oリング・テンショナー8か所。ホンダ生廃でも買える発注先(9/27更新) 13 部品の台帳 買った部品の一覧と合計。届いたらチェックを付けると全員に共有される ↗ 部品の出品(ヤフオク) いしもちさんの出品とエアコン部品・R12ガス。3時間ごとに自動更新、ボタンからそのまま買える 14 元記事アーカイブ 日本のES作業記など、元記事が消えても読めるよう保存したもの

なぜカブリオレにターボが載るのか

カブリオレは最初からターボIIと同じFAワイドボディ(ブリスターフェンダー・大型バンパー)で作られているのに、 エンジンだけがNAでした。つまり「外側はもう完成していて、中身だけ入れ替えればいい」という素性です。

実際にホンダ純正パーツカタログ2冊(カブリオレ 11SC701 / ターボII 11SA702)を突き合わせたところ、 カブリオレのエンジンマウントの部品は、全部ターボIIのカタログにも同じ品番で載っていました (ターボII側にはセンタービームなどの別番が27点多い)。クラッチケースとミッションケースの品番も1点も違いません。

また同系のER型エンジンへの換装になるため、継続車検もそのまま通るというのが国内の先行事例の共通見解です。

この資料の使い方と注意

部品番号はホンダ純正パーツカタログ(ターボII用マイクロフィッシュ 11SA702)から起こしたものですが、 価格・在庫は調査時点のものです。発注前に必ず現況を確認してください。 規定トルクや配線図はサービスマニュアルを正としてください。

作業には車両の下に潜る工程・燃料を扱う工程が含まれます。実施は自己責任でお願いします。 保存している他サイトの記事・写真の著作権は各執筆者に帰属します。
